一、系统概述

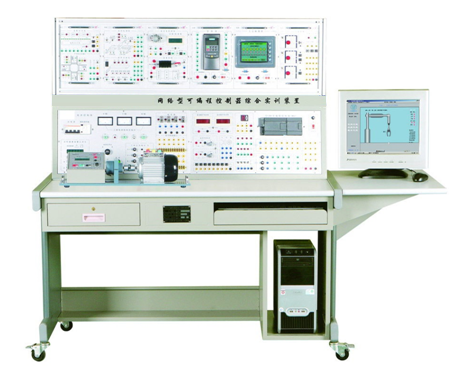

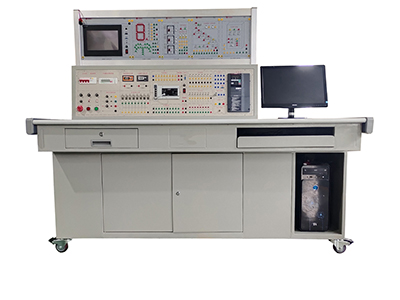

GLPLC-1型可编程控制器实验装置，PLC可编程实训装置采用铝木结构，台架由实验屏（含电源控制屏）、实验桌、实验储物柜三大部分组成。实验屏包括电源指示和控制单元，电源保护单元，指示灯和按钮单元，选择开关和蜂鸣器及继电器单元，仪表单元，直流电源单元，电源控制的左右两侧分别装有一个两插插座，将外部电源进线端装在电源控制屏的左侧。PLC可编程控制器实验装置上部采用三根型材组成通用实训模块固定结构，模块采用标准化结构，互换性强，可根据实验内容的需要调换实验实训模块。存物柜用于存放工具材料及模块。

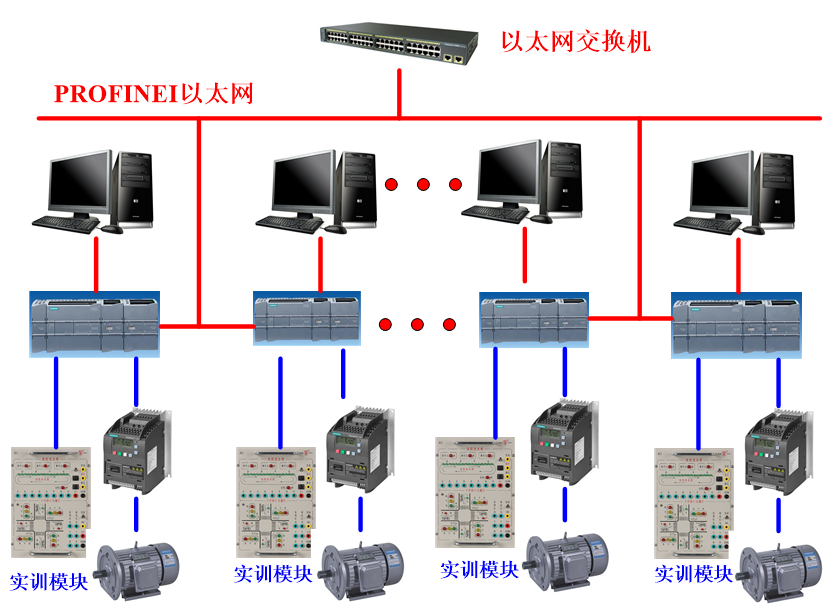

二、系统网络架构

三、技术指标

1、输入电源

380V±10％ 50Hz

2、GLPLC-1型可编程控制器实验装置容量

<1000VA

3、工作环境

温度-10℃～+40℃，相对湿度＜85％，海拔＜4000m

4、实验台外形尺寸

1700*750×1400m

5、重量

小于120KG

四、装置装备

（一）控制操作台

1、操作台采用铁质双层亚光密纹喷塑结构，上部为铝型材框架结构，铝质面板。

2、三相四线380V交流电源供电，由三只电网电压表监控电网电压，并有三只指示灯指示，带过流输出保护，控制屏的供电由钥匙开关和启停开关控制。

3、直流电源、给定单元

1).提供+5V/2A和+24V/6A直流稳压电源各一路等

2).提供给定（±10V可调电压输出）

3).直流电流：0～20mA可调输出

4).多功能仪表

直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-500V，测量精度为0.5级。

直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-3A，测量精度为0.5级。

5).设有逻辑电平输出（点动、自锁），逻辑电平指示，选择开关，直流24V继电器。

4、挂件挂置的具体方法

控制屏正面上方为铝型材框架结构，框架后面板配有铁质亚光喷塑结构面板，实训挂件放置于铝型材横档之间，可挂置实验部件，里面配置有AC220V、C14标准插座，控制屏两侧设有单相三极220V电源插座。

（二）桌体结构

实验桌由钣金为主体架构，桌面为防火、防水、耐磨双聚氰胺高密度板，设有带锁抽屉，用于放置工具及资料，电脑桌联体设计。

（三）实验挂件

1、S7-1200 PLC主机实验组件（附加2入模拟量输出模块；8DI\8D0数字量输入输出模块，器件端子全部全部引出），集成的24 V编码器/负载电流源用于直接连接传感器和编码器。400mA 的输出电流也可用作负载电源，14点集成24V直流数字量输入（IEC 1 型漏电流/源电流漏电流），10点集成数字量输出，24V直流或继电器，2点集成模拟量输入，0至10 V，2点脉冲输出 (PTO)，频率高达100kHz，脉冲宽度调制输出(PWM)，频率达100kHz，集成以太网接口（TCP/IP native、ISO-on-TCP），6个快速计数器（3个大频率为100 kHz；3个大频率为30kHz），带有可参数化的使能和复位输入，可以同时用作带有2点单独输入的加减计数器，或用于连接增量型编码器。主机挂件并配有SM1232 AQ2*14位模拟量输出模块，SM1223 8DI\8D0数字量输入输出模块。

2、变频器实训组件

配置西门子V20-0.4K变频器，带有RS485通信接口及BOP操作面板。

3、触摸屏实训组件

配7英寸彩色触摸屏，带通信下载编程电缆，触摸屏与PLC通信电缆，开发组态软件。

4、模拟控制实训部件

设置有流水灯训练模块，带式传送带，数码显示训练模块，十字路交通灯训练模块，天塔之光，音乐喷泉，全自动洗衣机等。全部用开关和指示灯模拟各种状态，面板上直接印有实验项目原理图和模拟图，每个模块可以自由的替换，实验结束可以将模块放置在实训桌的储物柜内。

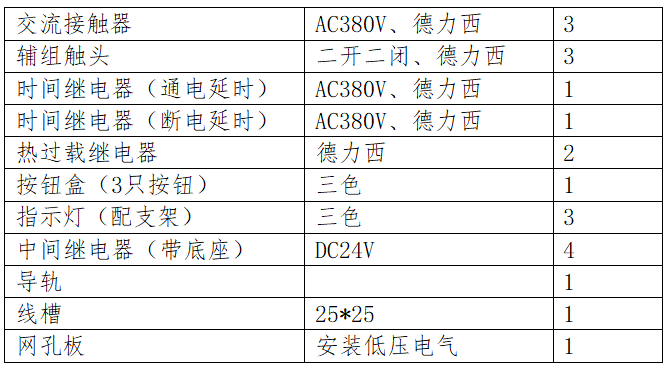

5、网孔板

可以通过操作接线，增强学习动手能力。

6、PLC单容水箱液位控制实物模型

单容水箱液位对象是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。水泵由一功率放大电路来驱动，储水箱中的水从有机玻璃水箱顶部进入，底部用一手动阀门控制出水的流量，用扩散硅压力变送器来检测液位，输出4～20mA/1～5V标准信号，可以模拟集水井在低液位停泵，中液位启动一号泵，高液位启动一号和二号泵。

7、DJ26三相鼠笼式异步电动机

nN=1400r/min，UN=380，Y/Δ法：2只。

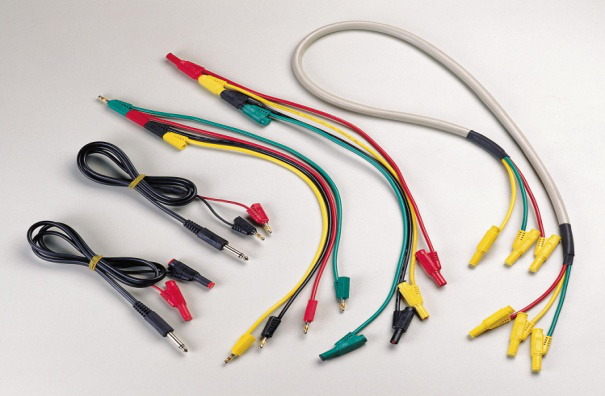

8、实验导线

实验连接导线采用高可靠全封闭插拔型式，内部为无氧铜抽丝而成发丝般细的128股线，质地柔软，护套用粗线径、防硬化化学制品制成，插头采用实心铜质件。

9、组态计算机

I5/8G/500/无光驱/有线网卡/19吋显示/光电鼠标/键盘。

10、配置博途V15软件，提供实验指导书，实验程序。

五、实验内容

1、1200PLC的认识与熟悉实验

2、基于1200PLC的流水的控制实验

3、基于1200PLC的传送带控制实验

4、基于1200PLC的天塔之光控制实验

5、基于1200PLC的音乐喷泉控制实验

6、基于1200PLC的十字交通灯控制实验

7、基于1200PLC的LED数码显示控制实验

8、基于1200PLC的全自动洗衣机控制实验

9、延时启动延时停止控制线路。

10、三相异步电动机正转控制电路。

11、三相异步电动机正反转控制电路。

12、三相异步电动机按钮、接触器双重联锁的正反转控制电路。

13、三相异步电动机连续与点动混合控制线路。

14、基于PLC、触摸屏、变频器的正反转控制实验

15、基于PLC、触摸屏、变频器的调速实验

16、变频器功能参数设置与操作

17、外部端子点动控制

18、变频器控制电机正反转

19、多段速度选择变频调速

20、基于外部模拟量（电压/电流）控制方式的变频调速

21、PLC控制变频器外部端子的电机正反转
